Модули управления

Фото Наименование Функциональное назначение Основные характеристики Габариты
(ДхШхВ), мм
Вес, КГ

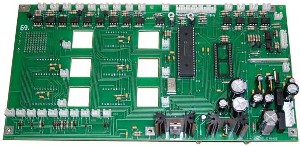

Микропроцессорный модуль управления источником питания UPSC-02 UPSC-02

Микропроцессорный модуль управления источником питания

Кнопочное управление режимами

Отображение 4-х параметров на трехразрядных 7-сегментных индикаторах

Поддержка последовательного интерфейса RS-232/ RS-485

270x142x55 0,3

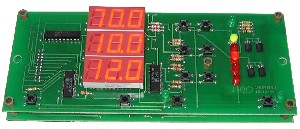

Микропроцессорный модуль управления источником питания UPSC-03 UPSC-03

Микропроцессорный модуль управления источником питания

Кнопочное управление режимами

Отображение трех параметров на трехразрядных 7-сегментных индикаторах

Поддержка последовательного интерфейса RS-485

185x78x40 0,2

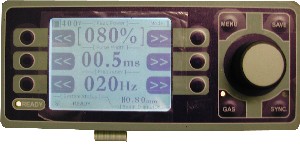

Микропроцессорный модуль управления источником питания UPSC-04 UPSC-04

Микропроцессорный модуль управления источником питания

Мембранная клавиатура, энкодер и (или) тач-панель

Отображение параметров на графическом LCS дисплее с разрешением 320x240
Габариты экрана 92x71

Поддержка интерфейсов RS-232/485, I2C, Ethernet

270x142x35 0,3
- UPSC-05

Микропроцессорный модуль управления источником питания

Мембранная клавиатура, энкодер и (или) тач-панель

Отображение параметров на графическом LCS дисплее с разрешением 320x240
Габариты экрана 148x120

Поддержка интерфейсов RS-232/485, I2C, Ethernet

150x150x40 0,4

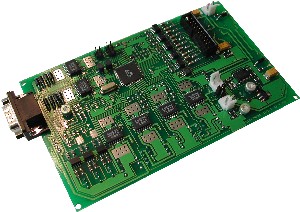

Плата управления шаговым приводом SMC-3.1 SMC-3.1

Плата управления шаговым приводом

Предназначена для управления биполярными шаговыми двигателями

Работа в режиме деления шагов с ШИМ контролем тока:

  • 1/8 шага (микрошаг)
  • 1/4 шага (микрошаг)
  • 1/2 шага (полушаг)
  • 1/1 шага (полный шаг)

Максимальное входное напряжение обмоток двигателя: 50VDC

Максимальный ток обмоток двигателя
при t = 25 °C: 1,5А

Входное напряжение цифровой части: 9-35 VDC

Рабочий диапазон температур: От -20 до +85°C

Внешний интерфейс:
I2C с оптической развязкой

Последовательный канал: RS-232\485

90x105x15 0,1
- SMCS-01

Система управления трехкоординатным шаговым приводом

Предназначена для использования в составе импульсных лазерных установок

Построена на базе SMC-3.1

Имеет канал синхронизации с лазером

Джойстик, регулировка скорости движения приводов, перекрытия пятен, деления шага

90x105x50 0,25

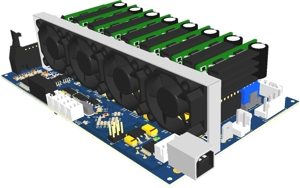

Программируемый контроллер управления координатным столом TMC-3 TMC-3

Программируемый контроллер управления координатным столом

Контроллер содержит 3 канала управления шаговыми двигателями (напряжение питания 12-24В, макс. ток на фазу 1,5/5А), 2 канала управления двигателями постоянного тока (напряжение питания 12-24В, макс. ток на фазу 6,5А)

Предназначен для управления ШД привода координатного стола, ШД вращательного привода и Z-моторами

Подробнее

155x95x42 0,3
-

Стандартная управляющая программа

Управление источником питания на базе модуля UPSC-03

Напряжение - от 40 до 100%

Частота - от 1 до 20Hz

Длительность от 0,2 до 20ms

- -
-

Стандартная управляющая программа

Управление источником питания на базе модуля UPSC-02

Напряжение - от 300 до 600V

Частота - от 1 до 300Hz

Длительность от 0,2 до 6ms

- -
-

Стандартная управляющая программа

Управление источником питания на базе модуля UPSC-04, 05 Управление напряжением, частотой, длительностью, формой импульса (Pulse Shaping) - -
