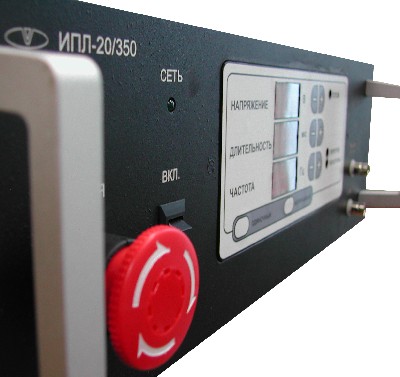

Источник питания ИПЛ-20/350
Источник питания ИПЛ-20/350 предназначен для питания импульсной ксеноновой лампы накачки ИНП-3/35, входящей в состав импульсно-периодического лазера с пассивной модуляцией добротности.
| Наименование технической характеристики | Значение |
| Напряжение питания по 1-фазной цепи переменного тока частотой 50Гц и напряжением 220В, В | 207…253 |
| Максимальная выходная мощность, Вт | 20 |
| Режимы работы: | 1. однократные импульсы 2. непрерывная последовательность импульсов |
| Частота следования импульсов, Гц | 1…10, шаг 1 Гц |
| Нестабильность частоты следования импульсов, % от установленного значения, не более | ± 5 |
| Емкость накопителя, мкФ | 1650 |
| Диапазон регулирования выходного напряжения, В | 100…350, шаг 10 В |
| Нестабильность выходного напряжения, % от установленного значения, не более | ± 5 |
| Диапазон регулирования длительности разрядного импульса, мкс | 20…500 с шагом 10 мкс |
| Нестабильность длительности импульса, % от установленного значения, не более | ± 5 |
| Параметры выходного синхроимпульса: - амплитуда, В
- длительность, мкс, не менее |
15…20 5 |
| Температурный диапазон эксплуатации, °С | + 10 … + 35 |
