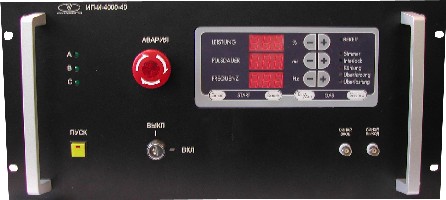

ИП-И-4000-40 Генератора встречных импульсов
Данное изделие предназначено для генерации встречных или однополярных импульсов тока.
Генератор встречных импульсов тока применяется в составе макета портативного прокатного стана, и способен обеспечивать использование эффекта электропластической деформации металла.
Питание изделия осуществлятся от 1-фазной сети переменного тока частотой 50 Гц напряжением 220 В.
Изделие устойчиво к скачкам входного напряжения и обеспечивает заданные технические характеристики при изменении входного напряжения питания в диапазоне +10/-15 %.
Максимальная выходная мощность не менее 4000 Вт.
Параметры выходного тока:
- Амплитуда выходного тока не более 3000 А;
- Уровень срабатывания защиты по выходному току 3200±200 А;
- Уровень срабатывания защиты от короткого замыкания по выходу 3400±400 А.
Параметры выходного напряжения:
- Форма импульсов выходного напряжения - трапецеидальная;
- Амплитуда прикладываемого к токоведущим шинам прокатного стана напряжения не более 40В.Диапазон изменения напряжения 25-40 В с шагом 1 В;
- Длительность импульса по уровню 0.35 от максимального значения - регулируемая в диапазоне 50-200 мкс с шагом 10 мкс;
- Длительность переднего фронта импульса по уровням от 0.1 до 0.9 не более 20 мкс;
- Длительность заднего фронта импульса по уровням от 0.1 до 0.9 не более 20 мкс;
- Частота следования однополярных импульсов разрядного тока регулируется в диапазоне: 10…1000Гц с дискретным шагом 10 Гц;
- Частота следования встречных импульсов разрядного тока регулируется в диапазоне: 10…2000Гц с дискретным шагом 10 Гц.
Условия работы: от +10 до +35 °С при относительной влажности до 50%-90% и давлении 730 – 770 мм рт. ст.
Система охлаждения: принудительная воздушная.
Габариты источника питания: 450x225x550
