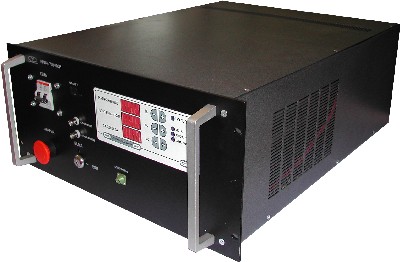

Источник питания ИПЛ-И-750-900И
Источник питания ИПЛ-И-750-900И предназначен для питания импульсной ксеноновой лампы ИНП-7/120, входящей в состав квантрона лазера.
| Наименование технической характеристики | Значение |
| Напряжение питания по 1-фазной цепи переменного тока частотой 50Гц и напряжением 230В, В |
207…253 |
| Максимальная потребляемая мощность: в повторно-периодическом режиме, ВА на холостом ходу, ВА |
850 |
| Режим работы | однократные импульсы, максимальная частота повторения 0,25 Гц |
| Емкость накопителя, мкФ | 24000 |
| Диапазон регулирования выходного напряжения, В | 600…900, шаг 5В |
| Максимальный ток нагрузки, А, не менее | 1000 |
| Нестабильность выходного напряжения, % от установленного значения, не более | ± 1 |
| Форма импульса разрядного тока | Прямоугольная |
| Диапазон регулирования длительности разрядного импульса, мс | 0,5…3,0 с шагом 0,1 |
| Длительность переднего фронта разрядного импульса, мкс, не более | 100 |
| Параметры входного синхроимпульса: - амплитуда, В
- длительность, мкс, не более
- входное сопротивл. канала, Ом
| + 15…25 1 75 |
| Параметры выходного синхроимпульса: - амплитуда, В, не менее
- длительность, мкс
- входное сопротивл. нагрузки, Ом
- задержка относительно переднего фронта импульса разряда, мс |
+ 12 0,8…1,2 75 диапазон 0,05…3,0 |
| Ток дежурной дуги, А, не более | 0,5 |
| Температурный диапазон эксплуатации, °С | + 10 … + 30 |
| Масса, кг | 35 |
| Условия охлаждения | естественная конвекция воздуха |
Микропроцессорный модуль управления осуществляет управление и контроль всеми системами ИП.
Встроенный пульт управления предназначен для ручного управления параметрами ИП и отображения значений основных параметров и состояния систем ИП.
ИП обеспечивает установку величины выходного напряжения и длительности импульсов по поступающим данным с органов управления или от внешнего компьютера через интерфейс Ethernet.
Главной особенностью данного источника питания является возможность управления по обычному сетевому протоколу Ethernet, т.е. можно выставлять нужные параметры работы источника, а так же следить за его состоянием по сети, с удалённого компьютера.
Каждый блок имеет свой уникальный IP адрес, несколько блоков можно объединить в сеть. Это даёт возможности дистанционно управлять целым рядом источников всего лишь с одного компьютера. Так же есть возможность отслеживать состояние источника через глобальную сеть Internet, вести журналы, и упрощать обслуживание источника.
Протокол обмена
Обмен данными между ЭВМ и ИП осуществляется по интерфейсу Ethernet 10 Base - T по протоколу ТСР/ IP.
Обмен двунаправленный, с одним ведущим (ЭВМ). ИП выдает ответ определенного формата на запрос от ЭВМ.
ИП имеет набор регистров, адрес которых определяется двухразрядным шестнадцатеричным числом. Значение регистра – четырехразрядное шестнадцатеричное число.
Предусмотрены 2 команды: запись в регистр и чтение регистра. Все регистры доступны по чтению и по записи, кроме регистра 09, отвечающего за «Пуск», который доступен только для записи.
Обмен осуществляется ASCII символами, что делает возможным работу с ИП без специальной управляющей программы, а с помощью стандартных терминалов.
